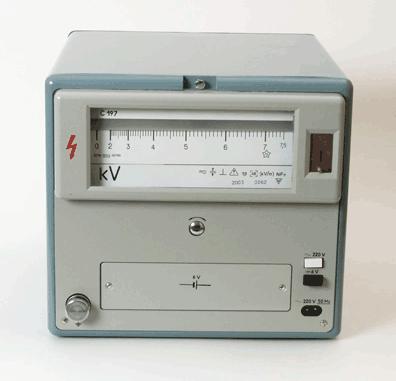

|   С197 Киловольтметр электростатический  Киловольтметр С197 электростатический (С 197, С-197, c197, c 197, c-197) Предназначен для измерения напряжения постоянного и переменного тока в широкой области частот в цепях с одним заземленный полюсом при температуре окружающего воздуха от 10 до 35 °С и относительной влажности воздуха до 80 % при температуре 25 °С. Киловольтметры электростатические С197 (в дальнейшем - киловольтметры), переносные и встраиваемые в стойку предназначены для измерения напряжения постоянного и переменного тока в широкой области частот в цепях с одним заземленный полюсом при температуре окружающего воздуха от 10 до 35 °С и относительной влажности воздуха до 80 % при температуре 25 °С.
Для работы в условиях тропического климата предназначен киловольтметр электростатический С197 04.1.
Технические данные
Диапазоны показаний 0-7,5кВ; 0-15кВ; 0-30кВ. Диапазон измерений 2кВ-7,5кВ; 4кВ-15кВ; 8кВ-30кВ.
Нормальные условия применения С197: температура окружающего воздуха (20±5) °С;
относительная влажность воздуха 30-80%;
атмосферное давление 84-106 кПа (630-800 мм рт.ст.);
частота измеряемого напряжения (50±0,5)Гц; положение киловольтметра вертикальное ±1°;
установка киловольтметра на не стальном щите (неферромагнитном основании).
Рабочие условия применения С197:
температура окружающего воздуха 10-35 °С;
рабочая область частот - постоянный и переменный ток от 20 Гц до:
10 МГц - в диапазоне показаний 0-7,5кВ;
8 МГц - вдиапазоне показаний 0-15кВ;
5 МГц - в диапазоне показаний 0-30кВ;
расширенная область частот свыше 10 до 14 МГц - в диапазоне показаний 0-7,5 кВ.
Киловольтметр электростатический С197 обеспечивает измерение напряжения без ограничения продолжительности непрерывной работы, но в диапазоне показаний 0-30 кВ в области частот от 2 до 5 МГц продолжительность непрерывной работы не более 5 мин. с последующим снятием напряжения на время не менее 1 ч. Продолжительность работы киловольтметра с электропитанием лампы светового указателя от встраиваемой батареи постоянного тока не менее 2 ч.
Предел допускаемой приведенной основной погрешности (в дальнейшем - допускаемой основной погрешности) С197 и предел допускаемой вариации показаний равен ±1% от конечного значения диапазона измерений в нормальных условиях применения.
Предел допускаемой приведенной дополнительной (в дальнейшем - допускаемой дополнительной) погрешности С197, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах от 10 до 35 °С, на каждые 10 °С изменения температуры равен 0,5 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности С197, вызванной отклонением частоты от нормальной (50±0,5)Гц до:
5 МГц для всех диапазонов показаний равен 0,25 предела допускаемой основной погрешности;
верхнего предела рабочей области частот для диапазонов показаний 0-7,5 и 0-15 кВ, равен пределу допускаемой основной погрешности;
верхнего предела расширенной области частот 14 МГц для диапазона показаний 0-7,5 кВ, равен удвоенному пределу допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности С197 в процентах, вызванной отклонением частоты от нормальной до любой частоты в рабочей области частот, вычисляется по формуле γf= f2·10-2, где f - частота измеряемого напряжения, МГц.
Входная емкость в любом диапазоне показаний не превышает 15 пФ. Собственная резонансная частота не ниже 100 МГц. Время установления показаний не более 4 с. Остаточное отклонение светового указателя от нулевой отметки шкалы не более 1,5 мм, при наклоне па 5° - не более 2,5 мм.
Электропитание лампы светового указателя осуществляется от сети переменного тока частотой 50 Гц напряжением 220В или от встраиваемой батареи постоянного тока напряжением (6±0,5)В, состоящей из четырех элементов, например типа 373 (ТУ 16-563.033-86) или другого аналогичного типа.
Изоляция между высоковольтным электродом и корпусом, соединенным с цепью электропитания в нормальных условиях применения выдерживает:
16кВ - диапазоне показаний 0-7,5кВ;
26кВ - в диапазоне показаний 0-15кВ;
45кВ - в диапазоне показаний 0-30кВ; 2 кВ - между цепью электропитания и корпусом.
Сопротивление изоляции высоковольтного электрода относительно корпуса не менее 104 МОм в нормальных условиях применения. Сопротивление изоляции цепи электропитания относительно корпуса при тех же условиях не менее 40 МОм. Габаритные размеры 250х490х230 мм. Масса С197 не более 8,5 кг.
| ||||||
