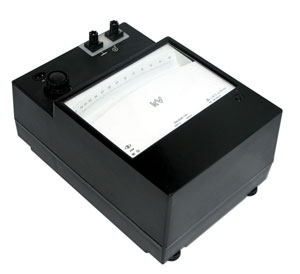

С502 (/1-/9) Вольтметр электростатический

Вольтметр С502 (С-502, С 502, c-502, c 502, c502)

Вольтметр С502 предназначен для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Класс точности вольтметра С502 0,5.

Конечные значение диапазона измерений (в зависимости от модификаций): 30В; 70В; 150В; 300В; 450В; 600В; 1000В (1кВ); 1500В (1,5кВ); 3000В (3кВ).

Вольтметры С502 предназначены для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока.

Вольтметры С502 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% (при 25 °С);

Вольтметры С502 Т4.1 - тропическое исполнение - в условиях сухого и влажного тропического климата в закрытых помещениях о кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 40°С и относительной влажности до 80% при 25 °С и при более низких температурах без конденсация влага (при более высоких температурах относительная влажность ниже) по ГОСТ 15150-69

Технические данные

Класс точности вольтметра С502 0,5 по ГОСТ 8711-78. Модификации вольтметров указаны в табл.1. Дополнительная погрешность вольтметра С502, вызванная отклонением частоты от верхнего предела нормальной области частот до любой частоты в рабочей области частот, не превышает ±0,5% от конечного значения диапазона измерений.

Время установления показаний вольтметра С502 с конечным значением диапазона измерений 50В не превышает 10 с, вольтметров остальных модификаций - 6 с. Вольтметр С502 может быть использован для измерений на частотах выше рабочей области. Частотные границы и погрешности измерений указаны в табл.1. Входное сопротивление вольтметра С502 постоянному току более 10¹⁰ Ом.

Питание цепи освещения вольтметра осуществляется от источника переменного тока напряжением (220+22)В частотой 50-60Гц через понижающий трансформатор, комплектуемый вместе с вольтметром С502, либо от источника переменного или постоянного тока напряжением 4 В. Габаритные размеры: вольтметра 205х290х135 мм; корпуса трансформатора - 65х85х45 мм. Масса: вольтметра С502 не, более 4 кг; трансформатора не более 0,5 кг.

Таблица 1.

Моди- фи- кация вольт- метра	Конеч- ное значе- ние диапа- зона измере- ний	Нор- маль- ная область частот, Гц	Рабочая область частот, МГц	Частотные границы в МГц при погрешности измерений в диапазоне		Вход- ная ем- кость, пФ, не более	Рас- тяжка Г ГОСТ 9444-74	Натя- жение рас- тяжек, Н
Моди- фи- кация вольт- метра	Конеч- ное значе- ние диапа- зона измере- ний	Нор- маль- ная область частот, Гц	Рабочая область частот, МГц	От -0,5 до +1,5% от конечного значения диапазона измерений	От -0,5 до 2,5% от конечного значения диапазона измерений	Вход- ная ем- кость, пФ, не более	Рас- тяжка Г ГОСТ 9444-74	Натя- жение рас- тяжек, Н
С502/1	30В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	40	0,16	0,59
С502/2	75В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	35	0,4	0,98
С502/3	150В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	30	0,5	0,98
С502/4	300В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	30	0,8	0,98
С502/5	450В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	25	0,8	0,98
С502/6	600В	От 45 до 1·10⁶	Свыше 1 до 2,5	Свыше 2,5 до 3,5	Свыше 3,5 до 5	25	0,8	0,98
С502/7	1кВ (1000В)	От 45 до 1,5·10⁶	Свыше 1,5 до 3	Свыше 3 до 5	-	25	0,8	0,98
С502/8	1,5кВ (1500В)	От 45 до 1,5·10⁶	Свыше 1,5 до 3	Свыше 3 до 5	-	25	0,8	0,98
С502/9	3кВ (3000В)	От 45 до 1,5·10⁶	Свыше 1,5 до 3	Свыше 3 до 5	-	25	0,8	0,98
