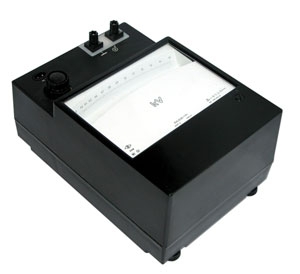

С5027 Вольтметр электростатический

Вольтметр С5027 (С-5027, С 5027, c-5027, c 5027, c5027)
Вольтметр С5027 предназначен для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Класс точности вольтметра С5027 0,5. Конечное значение диапазона измерений 1кВ (1000В).

Вольтметры С5027 предназначены для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока.

Вольтметры С5027 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% (при 25 °С);

Вольтметры С5027 Т4.1 - тропическое исполнение - в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 40°С и относительной влажности до 80% при 25 °С и при более низких температурах без конденсация влаги (при более высоких температурах относительная влажность ниже) по ГОСТ 15150-69

Технические данные

Класс точности вольтметра С5027 0,5 по ГОСТ 8711-78. Дополнительная погрешность вольтметра С5027, вызванная отклонением частоты от верхнего предела нормальной области частот до любой частоты в рабочей области частот, не превышает ±0,5% от конечного значения диапазона измерений.

Время установления показаний вольтметра С5027 6 с. Вольтметр С5027 может быть использован для измерений на частотах выше рабочей области. Частотные границы и погрешности измерений указаны в табл.1. Входное сопротивление вольтметра С5027 постоянному току более 10¹⁰ Ом.

Питание цепи освещения вольтметра осуществляется от источника переменного тока напряжением (220+22)В частотой 50-60Гц через понижающий трансформатор, комплектуемый вместе с вольтметром С5027, либо от источника переменного или постоянного тока напряжением 4 В. Габаритные размеры: вольтметра 205х290х135 мм; корпуса трансформатора - 65х85х45 мм. Масса: вольтметра С5027 не, более 4 кг; трансформатора не более 0,5 кг.

Таблица 1.

Моди- фи- кация вольт- метра	Конеч- ное значе- ние диапа- зона измере- ний	Нормаль- ная область частот, Гц	Рабочая область частот, МГц	Частотные границы в МГц при погрешности измерений в диапазоне		Входная емкость, пФ, не более	Рас- тяжка Г ГОСТ 9444-74	Натяже- ние рас- тяжек, Н
				От -0,5 до +1,5% от конечного значения диапазона измерений	От -0,5 до 2,5% от конечного значения диапазона измерений
С502/7	1кВ (1000В)	От 45 до 1,5·10⁶	Свыше 1,5 до 3	Свыше 3 до 5	-	25	0,8	0,98
