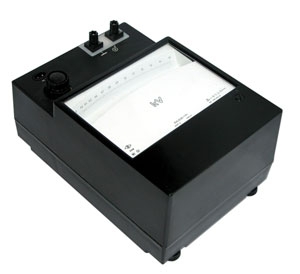

|   С505 Вольтметр электростатический  Вольтметр С505 (С 505, С-505, c505, c 505, c-505) Вольтметр С505 показывающий, аналоговый, прямого преобразования предназначен как для непосредственного измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока, так и для поверки менее точных приборов. Класс точности 0,5. Конечное значение диапазона измерений 150В.
Вольтметры С505 показывающие, аналоговые, прямого преобразования предназначены как для непосредственного измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока, так и для поверки менее точных приборов. Вольтметр С505 предназначен для эксплуатации: - в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.
Вольтметр С505-04.1 - в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные Класс точности 0,5 по ГОСТ 8711-78 после установления рабочего режима в течение любого времени непрерывной работы. Вольтметры С505 изготавливаются однодиапазонными с параметрами, указанными в таблице. Предел допускаемой основной погрешности в диапазоне измерений в нормальной области частот и на постоянном токе равен ±0,5 % от конечного значения диапазона измерений. Время установления рабочего режима (время предварительного нагрева под номинальной нагрузкой) вольтметров не более 15 мин. Предел допускаемой дополнительной погрешности, вызванной отклонением частоты от верхних пределов нормальной области частот до любого значения частоты в рабочей области частот, равен ±0,5 % от конечного значения диапазона измерений. Вольтметры С505 могут быть использованы в диапазоне частот до 5 МГц. Пределы допускаемой погрешности вольтметров С505 в этом диапазоне указаны в таблице.
Предел допускаемой дополнительной погрешности вольтметров С505, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,5% от конечного значения диапазона измерений на каждые 10 °С изменения температуры. Нормальное значение температуры окружающего воздуха вольтметров 20 °С или указанное в заказ-наряде. Допускаемое отклонение ±2 °С.
Время установления показаний вольтметров С505 не превышает 6 с. Входное сопротивление вольтметров постоянному току (сопротивление изоляции между зажимами измерительной цепи) в нормальных условиях применения не менее 1011Ом.
Электропитание цепи светового указателя вольтметров осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через трансформатор, комплектуемый вместе с вольтметром С505, либо от источника переменного или постоянного тока напряжением (4±0,4)В. Габаритные размеры: вольтметров - (205±1,45)х(290±1,6)х(135±2,0) мм, корпуса трансформатора, не более 65x85x45 мм. Масса не превышает: вольтметров - 3,6 кг; трансформатора - 0,5 кг.
| ||||||||||||||||||||||||||||||||||||||
