Д5015 (/1-/2) Вольтметр

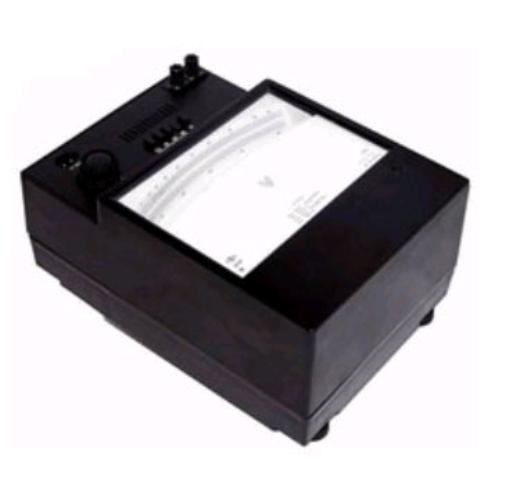

Вольтметр Д5015 (Д 5015, Д-5015)
    Предназначен для измерения напряжения постоянного и переменного тока.
    Габариты не более 65х85х45мм.
    Класс точности 0,2.

    Вольтметры Д5015 предназначены для измерения напряжения постоянного и переменного тока. Вольтметры Д5015 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ).
    Вольтметры Д5015Т4.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 40 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).

    Технические данные

    Вольтметр Д5015 соответствует классу точности 0,2 по ГОСТ 8711-78.
    Изменение показаний прибора Вольтметр Д5015, вызванное изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.
    Изменение показаний прибора Вольтметр Д5015, вызванное влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот, но не более 1 кГц) магнитного поля с магнитной индукцией 0,2 мТл, не превышает ± 0,2% от конечного значения диапазона измерений.
    Время установления показаний не более 4с. Питание цепи освещения прибора Вольтметр Д5015 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте), либо непосредственно от источника переменного или постоянного тока напряжением 4 В.
    Габаритные размеры прибора Вольтметр Д5015 не более 205х290х135 мм, масса - не более 4,5 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.

Модификация вольтметра

Конечное значение диапазона измерений, В

Номинальное активное сопротивление, Ом

Нормальная область частот, Гц

Рабочая область частот, Гц

Д5015/1

7,5В

88,39

45-1000

1000-2000

15В

176,8

30В

500

60В

1000

Д5015/2

75В

8839

150В

17678

300В

50000

600В

100000
