Д50551 Вольтметр

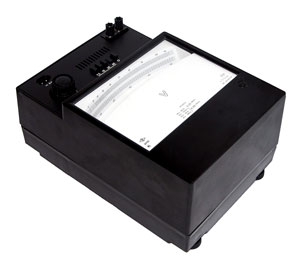

Вольтметр Д50551 (Д 50551, Д-50551)
Вольтметр Д50551 предназначен для точных измерений напряжения в цепях переменного и постоянного тока. Класс точности 0,1. Конечное значение диапазона измерений: 7,5В; 15В; 30В; 60В.
Вольтметры Д50551 предназначены для точных измерений напряжения в цепях переменного и постоянного тока.
Вольтметр Д50551 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при температуре 25°С;
Вольтметр Д50551-04.1 - исполнение 0, категории 4.1 предназначен для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45°С и относительной влажности до 80% при температуре 25°С (по ГОСТ 15150-69).
Технические данные
Вольтметры Д50551 соответствуют классу точности 0,1 по ГОСТ 8711-78 непосредственно после установления рабочего режима и в течение любого времени непрерывной работы.
Основные параметры приборов Д50551 указаны в таблице. Предел допускаемой дополнительной погрешности приборов, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, равен ± 0,1% от конечного значения диапазона измерений.
Время установления показаний прибора Д50551 не более 4 с.Предел допускаемой дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от (20±2)°С до любой температуры в пределах рабочего диапазона на каждые 10°С не превышает ±0,1% от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности приборов Д50551, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,5 мТ, равен ±0,5% от конечного значения диапазона измерений.
Питание цепи освещения светового указателя приборов Д50551 производится от сети переменного тока напряжением (220±22)В частотой 50-60Гц через трансформатор, комплектуемый вместе с прибором, либо непосредственно от источника постоянного или переменного тока напряжением 4В .
Габаритные размеры прибора Вольтметр Д50551: 205х290х135 мм. Масса прибора не более 4,5 кг. Габаритные размера корпуса трансформатора: 65x85x45 мм. Масса трансформатора не более 0,5 кг.
|
Вольтметр Д50551 |
|||
|
Конечное значение диапазона измерений |
Номинальное сопротивление, Ом
|
Нормальная область частот, Гц
|
Рабочая область частот, Гц
|
|
7,5В
|
88,4
|
От 45 до 500
|
Свыше 500 до 1000
|
|
15В
|
176,8
|
От 45 до 1000
|
Свыше 1000 до 1500
|
|
30В
|
500
|
||
|
60В
|
1000
|
||
