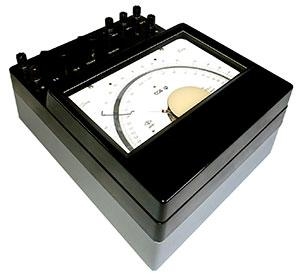

Фазометр Д578 (Д 578, Д-578)
    Предназначен для опре­деления в однофазных сетях переменного тока частоты 50 и 60 Гц угла сдвига фаз между основными гармоническими составляющими тока и напряжения и величины cos φ.
    Диапазон измерений угла  0-90-180-270-360.
    Диапазон измерений в значениях cos φ + 1 ÷ 0 ÷ - 1

    Четырехквадрантный
фазометр Д578 электродинамической системы предназначен для опре­деления в однофазных сетях переменного тока частоты 50 и 60 Гц угла сдвига фаз между основными гармоническими составляющими тока и напряжения и величины


    где  — активная мощность; — реактивная мощность;
    Un, In, — среднее квадратическое значение напряжения и тока n-й гармоники; φn — угол сдвига фаз между n-й гармоникой тока и напряжения.
    При коэффициенте гармоник в кривой тока и напряжения менее 1 % фазометр, сох­раняя установленный класс точности, измеряет коэффициент мощности:

    где
    Прибор используется при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% (при 30 °С).
    Параметры приборов приведены в табл.1.

    Таблица 1. Фазометры Д578

Модификация
прибора
Нормальная частота, Гц

Номинальное напряжение, В

Номинальный ток, А
Д578/1
50
100; 127; 220
5; 10
Д578/2
60
100; 220; 380
5; 10

    Диапазон измерений угла сдвига фаз фазометра в электрических градусах 0-90-180-270-360.
    Диапазон измерений в значениях cos φ + 1 ÷ 0 ÷ - 1.
    Время установления показаний не более 4 с.
    Мощности, потребляемая последова­тельной цепью прибора при номинальном токе и нормальной частоте, не превышает 5 В ∙ А, а параллельной цепью,— не превышает 8 В∙ А.
    Подвижная часть прибора укреплена на кернах и подпятниках. Отсчетное устройство — стрелочный указатель. Шкала фазометра 180-градусная неравномерная
    Длина шкалы, отградуированная в cos φ, 240 мм.
    Габаритные размеры 230x280x140мм; масса 7 кг.
    Прибор соответствует ГОСТ 8039-79 и ТУ 25-04.3073-76.
