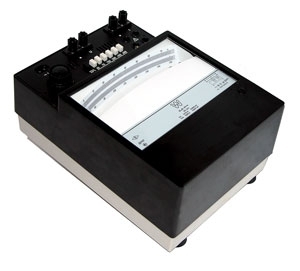

|   Д5056 (1-4) Ваттметр  Ваттметр Д5056 (Д 5056, Д-5056) Предназначен для точных измерений мощности в цепях переменного и постоянного тока. Номинальный ток: 5А, 10А, 2,5А, 5А, 0,5А, 1А, 0,1А, 0,2А Номинальное напряжение: 30В, 75В, 150В, 300В, 450В, 600В Класс точности 0,1 Ваттметры Д5056 предназначены для точных измерений мощности в цепях переменного и постоянного тока.
Ваттметр Д5056 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при температуре 25°С;
Ваттметр Д5056-04.1 - исполнение 0, категории 4.1 предназначены для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45°С и относительной влажности до 80% при температуре 25°С (по ГОСТ 15150-69).
Технические данные
Ваттметры Д5056 соответствуют классу точности 0,1 по ГОСТ 8476-78 непосредственно после установления рабочего режима и в течение любого времени непрерывной работы.
Основные параметры приборов Д5056 указаны в таблице. Номинальный коэффициент мощности ваттметров 1,0. Номинальный ток параллельной цепи ваттметров 5мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область свыше 65 до 500 Гц.
Предел допускаемой дополнительной погрешности приборов Д5056, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, равен ± 0,1% от конечного значения диапазона измерений,
Предел допускаемой дополнительной погрешности ваттметров Д5056, вызванной изменением напряжения на ±20% от номинального значения при неизменном значении измеряемой мощности равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора не более 4 с.
Предел допускаемой дополнительной погрешности приборов Д5056, вызванной изменением температуры окружающего воздуха от (20±2)°С до любой температуры в пределах рабочего диапазона на каждые 10°С не превышает ±0,1% от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности приборов Д5056, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,5 мТ, равен ±0,5% от конечного значения диапазона измерений.
Питание цепи освещения светового указателя приборов Д5056 производится от сети переменного тока напряжением (220±22)В частотой 50-60Гц через трансформатор, комплектуемый вместе с прибором, либо непосредственно от источника постоянного или переменного тока напряжением 4В .
Габаритные размеры прибора Ваттметр Д5056: 205х290х135 мм. Масса прибора не более 4,5 кг. Габаритные размера корпуса трансформатора: 65x85x45 мм. Масса трансформатора не более 0,5 кг.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
