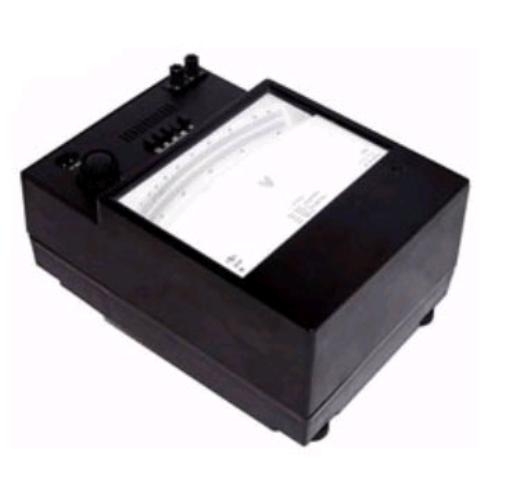

|   Д5087 Ваттметр  Ваттметр Д5087 (Д 5087, Д-5087) Предназначен для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов. Габариты не более (205±1,45)х(290±1,6)х(135±2,0) мм. Класс точности 0,2. Ваттметры Д5087 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов. Ваттметры Д5087 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ). Ваттметры Д5087 -04.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69). Технические данные Ваттметры Д5087 соответствуют классу точности 0,2 по ГОСТ 8476-78. Основные параметры прибора Ваттметр Д5087 указаны в таблице . Номинальный коэффициент мощности ваттметра – 1,0. Номинальный ток параллельной цепи ваттметра Д5087 равен (5 ± 0,1) mА. Нормальная область частот ваттметра от 45 до 500 Гц, рабочая область частот – 500-1000 Гц. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5087, вызванной отклонением напряжения на ± 20 % от номинального значения либо от пределов нормальной области напряжений, при неизменном значении измеряемой мощности равен ± 0,2 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5087, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5087, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений. Нормальная температура – 20±2 °С, если на лицевой части прибора не оговорено иное значение. Изменение показаний прибора Ваттметр Д5087, вызванное влиянием внешнего однородного постоянного магнитного поля , а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона измерений при значении индукции магнитного поля, не превышающем 0,2 мТл при частоте до 1 kHz и 0,13 мТл – при частоте 1,5 kHz. Время установления показаний не более 3с. Питание цепи освещения прибора Ваттметр Д5087 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением (4±0,4) В. Габаритные размеры прибора не более (205±1,45)х(290±1,6)х(135±2,0) мм, масса прибора не более 4,3 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
