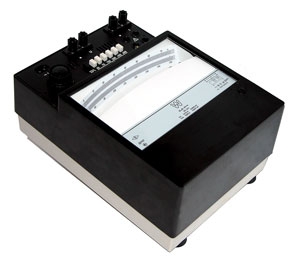

Ваттметр Д5105 (Д 5105, Д-5105)
    Предназначен для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
    Класс точности 0,1.
    Номинальный ток: 0,5А; 1А.
    Номинальное напряжение: 30В; 75В; 150В; 300В; 450В; 600В.

    Ваттметры Д5105 предназначены для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
    Ваттметр Д5105 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.
    Ваттметр Д5105-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

    Технические данные

    Ваттметры Д5105соответствуют классу точности 0,1 по ГОСТ 8476-78. Основные параметры прибора указаны в таблице. Номинальный коэффициент мощности ваттметров равен 1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область - свыше 65 до 500 Гц.
    Нормальные условия применения прибора Ваттметр Д5105:
    температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
    относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
    ориентация прибора относительно магнитного поля Земли - любая;
    внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
    ферромагнитное основание отсутствует;
    коэффициент искажения формы кривой тока и напряжения не более 5 %:
    частота - в пределах нормальной области;
    напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
    коэффициент мощности - номинальный;
    разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
    положение прибора - горизонтальное;
    измерения проводить после установления рабочего режима.
    Предел допускаемой основной погрешности прибора Ваттметр Д5105 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.
    Предел допускаемой дополнительной погрешности Ваттметра Д5105, вызванной отклонением напряжения на ±20% от номинального значения, при неизменном значении измеряемой мощности равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора не превышает 3 с. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5105, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
    Предел допускаемой дополнительной погрешности прибора Ваттметр Д5105, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.
    Питание цепи освещения прибора осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для прибора, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.

Ваттметр Д5105; Д5105-04.1
Номинальный ток, А

Конечное значение диапазона измерений, Вт, для номинальных напряжений

Параметры последовательных цепей

Активное сопротивление, Ом
Номи нальная индук-тив-
ность, мГн
Потре-бляемая мощность, В·А
30В
75В
150В
300В
450В
600В
0,5А
15
37,5
75
150
225
300
0,28
0,2
0,075
30
75
150
300
450
600
0,075
0,05
0,075
