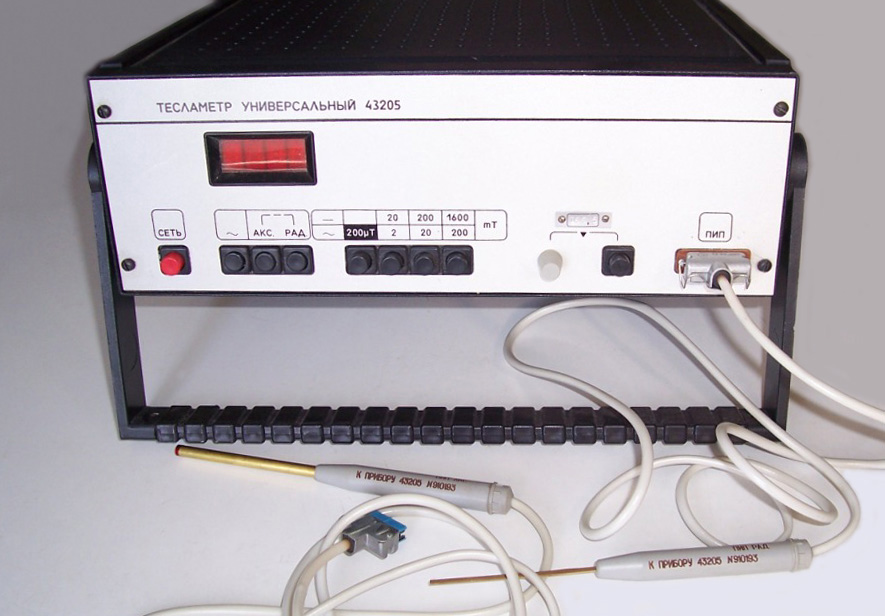

43205 Тесламетр универсальный цифровой

Тесламетр 43205 универсальный цифровой
    Предназначен для измерения:
    - радиальной составляющей индукции постоянного магнитного поля (0-1500мТл, ±0,5%)
    - радиальной составляющей среднеквадратического значения синусоидальной формы переменного магнитного поля (0-100мТл, ±4%);
    - осевой составляющей индукции постоянного поля (0-19,99мТл, ±2,5%)).

    Тесламетр 43205 универсальный (в дальнейшем прибор) предназначен для измерений: радиальной составляющей индукции постоянного магнитного поля и среднеквадратического значения синусоидальной формы переменного магнитного поля с помощью первичного преобразователя толщиной не более 0,95 мм; осевой составляющей индукции постоянного магнитного поля с помощью первичного преобразователя диаметром 6 мм.

Соединение первичных преобразователей с входным разъемом прибора Тесламетр 43205 осуществляется гибкими кабелями длиной 1,5м.

Выбор диапазона измерений и вида измеряемой индукции - ручной. Определение полярности индукции постоянного магнитного поля и ее индикация прибором Тесламетр 43205 - автоматические.

Значения климатических факторов по ГОСТ 22261-82, группа 2 и ГОСТ 15150-69, условия УХЛ 4.2. Индукция радиальной составляющей постоянного и переменного магнитных полей измеряется с помощью первичного измерительного преобразователя ПИП-РАД, выполненного в виде зонда. Индукция осевой составляющей постоянного магнитного поля измеряется с помощью первичного измерительного преобразователя ПИП-АКС, выполненного в виде зонда.

Внимание! Приложение механических усилий к измерительным частям первичных измерительных преобразователей недопустимо!

Рабочие условия применения прибора Тесламетр 43205 приведены в табл. 1.

Тесламетры 43205

Таблица 1.

Влияющая величина	Значение влияющей величины
Температура окружающего воздуха, °С	10-35
Относительная влажность воздуха при 25, °С, %	80
Атмосферное давление, кПа (мм рт.ст. )	84 - 106,7 (630-800)
Напряжение питающей сети, В	198 - 242
Частота питающей сети, Гц	49,5 - 50,5
Форма кривой измеряемой индукции переменного магнитного поля	Синусоидальная с коэффициентом гармоник не более 5 %

Технические характеристики

Диапазоны измерений и соответствующие им пределы допускаемых значений основной погрешности в нормальных условиях применения приведены в табл.2

Таблица 2.

Род измеряемой величины		Диапазон измерений, мТл	Предел допускаемого значения основной погрешности, %
Индукция постоянного магнитного поля	Радиальная составляющая	0 - 19,99мТл	±[0,5+0,5(\|Вк/Вх\|-1)]
		0 - 199,9мТл
		0 - 1500мТл
	Осевая составляющая	0 - 19,99мТл	±[2,5+2,5(\|Вк/Вх\|-1)]
Радиальная составляющая среднеквадратического значения индукции переменного магнитного поля		0-199мкТл	±[6+6(\|Вк/Вх\|-1)]
		0 - 1,99мТл	±[4+4(\|Вк/Вх\|-1)]
		0 - 19,9мТл
		0 - 100мТл

Вк - конечное значение установленного диапазона измерений;

Вх - значение измеряемой величины.

Диапазоны частот измеряемой индукции переменного магнитного поля приведены в табл.3 .

Таблица 3.

Конечное значение диапазона измерений	Нормальная область частот, Гц	Рабочая область частот, Гц
199мкТл	45 - 55	45 - 1000
1,99мТл; 19,9мТл; 100мТл	45 - 55	-

Нормальные условия применения приведены в табл.4

Таблица 4.

Влияющая величина	Нормальное значение (нормальная область значений)
Температура окружающего воздуха, °С	20±5
Относительная влажность окружающего воздуха, %	30-80
Атмосферное давление, кПа (мм рт.ст.)	84-106,7(630-800)
Частота питающей сети, Гц	50±0,5
Частота измеряемой индукции магнитного поля, Гц	45-55
Напряжение питающей сети переменного тока, В	220±4,4
Форма кривой переменного напряжения питающей сети	Синусоидальная с коэффициентом гармоник не более 5 %
Внешнее постоянное магнитное поле	Магнитное поле Земли
Форма кривой измеряемой индукции переменного магнитного поля	Синусоидальная с коэффициентом гармоник не более 2 %

Предел допускаемого значения дополнительной погрешности прибора Тесламетр 43205, вызванной изменением температуры окружающего воздуха от нормальной до крайних значений рабочих температур, равен пределу допускаемого значения основной погрешности на каждые 10 °С изменения температуры.

Предел допускаемого значения дополнительной погрешности, вызванной изменением частоты индукции переменного магнитного поля от Нормальной до любого значения в пределах рабочей области частот (табл. 3), равен пределу допускаемого значения основной погрешности.

Предел допускаемого значения дополнительной погрешности, вызванной изменением коэффициента гармоник измеряемого сигнала от нормального значения до величины не более 5%, равен пределу допускаемого значения основной погрешности.

Предел допускаемого значения дополнительной погрешности, вызванной изменением напряжения питающей сети от нормального до любого значения в пределах рабочей области, равен пределу допускаемого значения основной погрешности.

Цифровое отсчетное устройство прибора Тесламетр 43205 индицирует: результат измерения величины индукции постоянного магнитного поля на 3,5 -разрядном цифровом отсчетном устройстве;

результат измерения величины индукции переменного магнитного поля на 2,5-разрядном цифровом отсчетном устройстве; положение десятичной запятой;

знак "-" при отрицательной полярности измеряемой величины индукции постоянного магнитного поля; при положительной полярности знак не индицируется.

Примечание. Измеряемая величина магнитной индукции принята положительной, если вектор магнитной индукции направлен в плоскость измерительной части зонда со стороны маркировочной метки (для ПИП-РАД) или торец измерительной части зонда (для ПИП-АКС). В ПИП-РАД маркировочная метка указывает и место расположения преобразователя Холла в зонде. В ПИП-АКС преобразователь Холла расположен в торце зонда.

Время установления рабочего режима не более 30 мин. Время установления показаний прибора Тесламетр 43205 не более 3 с. Продолжительность непрерывной работы прибора 8 ч. с перерывом до повторного включения 1ч. Мощность, потребляемая от питающей сети, не более 30 ВА.

Габаритные размеры корпуса прибора 380х317х133 мм.
Габаритные размеры прибора с ручной для переноски 380х341х180 мм. Масса прибора не более 8 кг.

Прибор в любой из диапазонов измерений выдерживает в течение 1 мин действие перегрузки, значение которой не превышает конечного значения последующего диапазона измерений, но не более 120 % от конечного значения в наибольших диапазонах измерений.

Тесламетр 43205 восстанавливаемый, однофункциональный. Средняя наработка на отказ не менее 3000 ч , установленная безотказная наработка не менее 300 ч.

Критерии отказов: выход основной погрешности за допускаемые пределы. Среднее время восстановлении работоспособного состояния не более 24 ч. Полный средний срок службы не менее 8 лет,

Установленный срок службы не менее 4 лет. Критерии предельного состояния: технико-экономическая нецелесообразность производства ремонта (восстановления), т.е. если прямые затраты на ремонт превышают цену прибора.

В приборе содержится следующее количество драгоценных металлов:

золота - 0,466 г,

серебра - 3,625 г.
