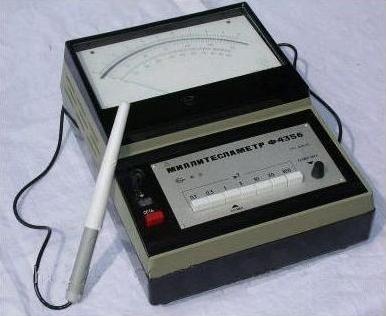

Ф4356 Миллитесламетр


Миллитесламетр Ф4356 (Ф 4356, Ф-4356)
    Для измерения среднего значения индукции переменных магнитных полей.
    Конечные значения диапазонов измерений: 0,1; 0,3 мТл (погрешность ±6%); 1; 3; 10; 30; 100 мТл (погрешность ±4%).
    Габариты 310х230х150мм, масса 4,5кг.

    Миллитесламетры Ф4356 (в дальнейшем приборы) предназначены для измерения среднего значения индукции переменных магнитных полей в воздушных зазорах 1 мм и более. Рабочие условия применения и предельные условия транспортирования соответствуют значениям табл. 1.

    Таблица 1


Влияющая величина

Значение влияющей величины

Рабочие условия применения

Предельные условия транспортирования
Температура окружающего воздуха, °С


Нижнее значение
10
-50
Верхнее значение
35
50
Относительная влажность воздуха, %
Верхнее значение при температуре 25°С
80
95
Напряжение питающей сети, В
Нижнее значение
198

Верхнее значение
242
-
Частота питающей сети, Гц
Нижнее значение
49,8
-
Верхнее значение
50,2
-
Удары
Максимальное ускорение, м/с2
-
30
Число ударов в минуту
-
80-120

    Технические характеристики

    Миллитесламетр Ф4356 переносный с питанием от электрической сети. Конечные значения диапазонов измерений, значения пределов допускаемых основных погрешностей соответствуют табл. 2.

    Таблица 2

 ±6

Измеряемая величина

Предел допускаемой основной погрешности, %

Конечное значение диапазонов измерений, мТл
Индукция переменного магнитного поля
±4
1мТл; 3мТл; 10мТл; 30мТл; 100мТл
0,1мТл; 0,3мТл


    Примечание. Пределы допускаемых, основных и дополнительных погрешностей устанавливаются в виде приведенных погрешностей, которые определяются по формуле
    ν = ±100Δ/XN
    где: ν — предел   допускаемой   приведенной   погрешности в процентах от нормирующего значения.
    Δ — предел   допускаемой   абсолютной   погрешности;
    XN — нормирующее значение (конечное значение диапазона измерений).

    Частотный диапазон прибора Миллитесламетр Ф4356 при измерении индукции переменного магнитного поля соответствует значениям табл. 3. Время установления показаний прибора не должно превышать 4 с. Время установления рабочего режима прибора равно 30 мин. Продолжительность непрерывной работы в течение 8 ч в сутки.

    Таблица 3

Конечное значение диапазонов измерение, мТл

Нормальная область                  частот, Гц

Рабочая область частот, Гц
0,1мТл; 0,3мТл
45-55
55-1000
1—100мТл
45-55
-

    Изоляция между всеми изолированными электрическими цепями и корпусом прибора Миллитесламетр Ф4356, а также внешними деталями органов управления в нормальных условиях применения (табл. 4) должна выдерживать в течение одной минуты действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого 1,5 кВ.

    Таблица 4


Влияющая величина

Нормальное значение
Положение, град.
Горизонтальное ±2
Температура окружающеговоздуха, °C
20±5

Относительная    влажность

воздуха, °/о
65±15

Атмосферное давление, кПа (мм рт. ст.)
100±4 (750±30)

Напряжение питающей сети, В
220±4,4

Частота питающей сети, Гц
50±0,1

Частота магнитного поля, Гц

Любая в нормальной области (табл. 3)

Форма кривой индукции магнитного поля

Синусоидальная с коэффициентом искажений не более 2 %

    Миллитесламетр Ф4356 должен выдерживать воздействие импульсных магнитных перегрузок: десять ударов индукцией переменного магнитного поля, превышающей в пять раз номинальное значение выбранного предела измерения, но не более 100 мТл. Продолжительность ударов - 0,5 с с интервалами 15 с.
    Габаритные размеры прибора 310х230х150 мм. Масса прибора Миллитесламетр Ф4356 не более 4,5 кг. Изменение показаний прибора под действием влияющих величин:
    Предел допускаемой дополнительной погрешности, вызванной изменением положения прибора от нормального (табл. 4) в любом направлении на ±5°, должен быть равен ±4%.
    Дополнительная погрешность прибора Миллитесламетр Ф4356, вызванная изменением температуры окружающего воздуха от нормальной (табл. 4) до любой: температуры в пределах рабочих температур (табл. 1), не должна превышать ±4% на каждые 10°С изменения температуры. Предел допускаемой дополнительной погрешности, вызванной изменением частоты индукции магнитного поля от нормальной до любого, значения в пределах рабочей области частот (табл.3), должен быть равен ±4%.
    Предел допускаемой дополнительной погрешности, вызванной изменением напряжения электропитающей сети от нормального значения (табл. 4) до любого значения рабочих условий применения (табл. 1), должен быть равен ±4%. Предел допускаемой дополнительной погрешности вызванной отклонением формы кривой индукции переменного магнитного поля от нормального значения, (табл. 4) под влиянием 2, 3 или 5-й гармонической составляющей, равной 5% от среднего значения измеряемой индукции переменного магнитного поля, должен быть равен ±2%.
    Пределы допускаемых дополнительных погрешностей, вызванных установкой прибора Миллитесламетр Ф4356 на ферромагнитном основании толщиной (2±0,5 мм) и влиянием помещенного вплотную такого же прибора, до этого находившегося на расстоянии 1 м, должны быть равны ±2%.
