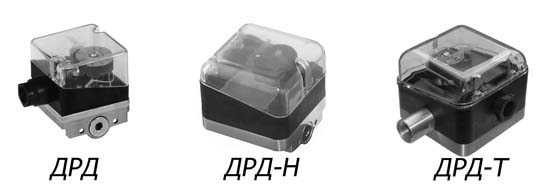

ДРД ДРД-Н ДРД-Т Термобрест

Предназначены для использования в системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги) газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах для управления  потоком  природного,  сжиженного  газа,  воздуха  и  другими газообразными  неагрессивными  средами.

 Структура  обозначения: ДРД - Х Х Х  1    2 3 4 5   1 - ДРД - обозначение серии 2 - Дефис 3 - Верхний предел уставки давления (мбар) 4 - Исполнение датчика:       Н - для избыточного давления       Т - для вакуумметрического давления 5 - Тип настройки датчика (за исключением ДРД-...Т):       А - на повышение измеряемого давления       Б - на понижение измеряемого давления   Корпусные детали датчика выполнены из коррозионно-стойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани и выдерживает давление до 1,5 бар. Крышка  выполнена  из  прозрачной  пластмассы. Величина давления срабатывания устанавливается с помощью винта  со шкалой. Электрические провода присоединяются контактными зажимными винтами.

Наименование датчика	Тип измеряемого давления	Размеры, мм			Диапазон давления, мбар	Зона возврата, мбар	Масса, кг
		Длина	Ширина	Высота
ДРД-12	Избыточное давление (напор)	80	60	70	3...12	1...3	0,35
ДРД-40					10...40	2...5
ДРД-120					30...120	10...30
ДРД-400					100...400	20...80
ДРД-1000					200...1000	20...100
ДРД-5Н		90	80	80	0,6...5	0,4...1,4	0,45
ДРД-10Н					1...10	0,5...2
ДРД-50Н					5...50	1,5...12
ДРД-300Н					30...300	12...40
ДРД-1000Н					200...1000	40...100
ДРД-5Т	Вакуумметрическое давление (тяга)	104			0,6...5	0,4...1,4	0,75
ДРД-10Т					1...10	0,5...2
ДРД-50Т					5...50	1,5...12


Общие технические характеристики датчиков-реле давления: Климатическое исполнение  - У3.1  (-30...+60°С). Температура рабочей среды -  -30°С...+60°С Степень защиты по ГОСТ 14254 - IP54 Величина внешней утечки - не более 20 см3/ч Ресурс включений - не менее 9 лет.   Предпочтительна установка датчика в положении, когда мембрана находится в вертикальном положении. При другой установке датчика возникают погрешности вследствие влияния массы подвижных деталей, что требует дополнительной настройки. Также  не  рекомендуется  располагать  датчик  сальниковым  вводом  вверх  во  избежание попадания влаги и конденсата внутрь датчика (рекомендуемое положение - сальником вниз).   Электрические  провода подключаются к контактам датчика с помощью зажимных винтов. Для подсоединения проводов рекомендуется использовать наконечники  вилочные  по  ГОСТ  22002.3.   Конструкция  датчика  допускает  использование  кабеля  диаметром  не  более  10  мм.   Датчики-реле предназначены  для  коммутации  мощности  не  более  300 ВА (cos φ=0,6)  при  напряжении  220 В для  цепей  переменного  тока  с  частотой  50 Гц  и  70 ВА  при  напряжении  24 В  для  постоянного тока.
