S-10

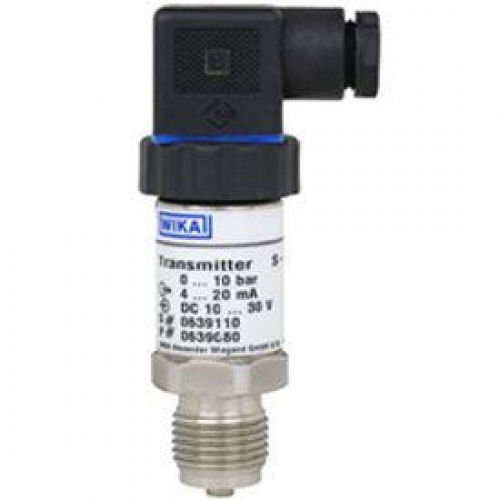

Преобразователь давления, общепромышленных применений Модель S-10.

Вых. сигнал	Питание	Резьба	Диапазон
4/20 мА, 2-х пров.	DC 10...30 V	G1/2B	0…6 бар, 0…10 бар, 0…16 бар, 0…25 бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/2B	-1…0 бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/2B	0…0,1 (0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4) бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/2B	0…40 (60; 100; 160; 250; 400; 600; 1000) бар
0/10 V, 3-х пров.	DC 14...30 V	G1/2B	-1…0 бар
0/10 V, 3-х пров.	DC 14...30 V	G1/2B	0…0,1 (0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10) бар
0/10 V, 3-х пров.	DC 14...30 V	G1/2B	0…16 (25; 40; 60; 100; 160; 250; 400; 600; 1000) бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/4A DIN 3852-E	-1…0 бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/4A DIN 3852-E	0…0,1 (0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10) бар
4/20 мА, 2-х пров.	DC 10...30 V	G1/4A DIN 3852-E	0…16 (25; 40; 60; 100; 160; 250; 400; 600; 1000) бар

Данная серия преобразователей давления была тщательно сконструирована специально для разнообразных промышленных применений при возможности немедленной поставки готового прибора со склада.

Небольшие габариты и прочная конструкция делают данный прибор универсальным средством измерения, подходящим для большинства приложений в машиностроении, управлении технологическими процессами, лабораторных измерениях, в системах контроля качества и тестирования материалов.

Структура

Все части прибора, находящиеся в контакте с измеряемой средой, изготовлены из нержавеющей стали и герметично заварены. Поэтому нет необходимости использовать дополнительные уплотнения, материалы которых могут реагировать со средой, в которой измеряется давление, Компактный корпус также изготовлен из нержавеющей стали и обеспечивает пылевлагозащищенность класса IР 65 (имеются специальные исполнения с защитой до IР 68).

Преобразователь может быть поставлен с питанием нестабилизированным постоянным напряжением 10 (14)...З0 В и обеспечивает выходные сигналы всех обычно используемых типов.

Модель S-11 с разделительной мембраной, используется для измерений вязких и загрязненных измерительных сред. Возможные диапазоны измерений 0 ... 100 мбар до 0 ... 600 бар. Для применений с высокими температурными требованиями преобразователь может оснащен охладительным элементом, который позволяет проводить измерения в средах до 150 °C.

Для диапазонов измеряемого давления от 0 ... 0.1 бар до 0 ... 1000 бар преобразователь давления может поставляться в версии, пригодной для измерений кислородной среды (по запросу могут быть

предоставлены результаты проверки технической безопасности, выполненные ВАМ, метрологических

характеристик, выполненных DKD).

Страна производитель - Германия.
